Densité optique
La densité optique est la mesure historique d'opacité photographique définie par D = -log₁₀(T), où T est la transmittance. Une densité de 1,0 transmet 10 % de la lumière, 2,0 en transmet 1 %. Formalisée par Hurter et Driffield en 1890.
Vérifié le 2026-05-19 par l'équipe Calibration Flow.
Contexte et histoire
Ferdinand Hurter et Vero Charles Driffield publient en 1890 leur étude Photochemical Investigations and a New Method of Determination of the Sensitiveness of Photographic Plates, qui fonde la sensitométrie moderne. La densité optique D devient l'unité standard de la photographie argentique : elle décrit la quantité de lumière bloquée par un négatif, indépendamment de la longueur d'onde, à l'aide d'un densitomètre matériel.
Tout le vocabulaire ultérieur — courbe caractéristique, Dmin, Dmax, gamma, indice d'exposition — découle de cette grille de lecture. En photographie alternative, la densité reste le langage commun pour décrire la profondeur d'un noir : un platinotype tire à Dmax 1,8 sur Hahnemühle Platinum Rag, un charbon descend en dessous de 2,1.
Mais la densité optique demande un densitomètre par transmission ou par réflexion calibré, instrument coûteux et rare hors laboratoire. C'est pour cette raison que les outils logiciels modernes contournent la densité au profit de mesures issues du capteur de l'appareil photo ou du téléphone.
Comment fonctionne la densité optique
La formule canonique : D = -log₁₀(I/I₀) = -log₁₀(T), où I₀ est l'intensité incidente, I l'intensité transmise et T = I/I₀ la transmittance. L'échelle est logarithmique, ce qui rend la densité additive : superposer deux filtres de densité 0,5 chacun donne une densité totale de 1,0.
Trois grandeurs dérivées sont essentielles :
- Dmin — densité du blanc papier (typiquement 0,05 à 0,15 sur papier non sensibilisé).
- Dmax — densité du noir le plus profond reproductible. Varie largement selon procédé (cyanotype 1,4 / charbon 2,1+).
- Plage tonale — Dmax − Dmin. Détermine le nombre de paliers visuellement distincts entre noir et blanc.
Pour mémoire : un négatif de Dmax 2,5 bloque 99,7 % de la lumière, un Dmin de 0,1 en laisse passer 79 %. C'est cette plage qui définit la quantité d'UV qui atteint les différentes zones du papier sensibilisé pendant l'insolation.
Pourquoi Calibration Flow n'utilise pas la densité optique
Choix méthodologique explicite : Calibration Flow mesure la luminance perceptuelle L* CIELAB, pas la densité optique. La luminance L* est la composante de luminosité du modèle colorimétrique CIE L*a*b*, calibrée pour suivre la perception humaine du gris : un L* de 50 correspond à un gris médian, indépendamment de la pièce où la mesure est faite.
Trois raisons techniques justifient ce choix :
- Pas de densitomètre requis — un capteur photo d'iPhone suffit. La densité optique exige un densitomètre matériel coûteux.
- Échelle perceptuelle — L* est conçu pour que des écarts égaux correspondent à des différences visuelles égales. La densité, logarithmique, demande une conversion mentale.
- Robustesse à l'éclairage — la normalisation L* via les coefficients ITU-R BT.709 sur RGB linéarisé compense raisonnablement les variations d'éclairage ambiant.
L'app calcule un histogramme L* sur 512 bins et applique la correction tonale dans cet espace. La densité optique reste cependant utile comme vocabulaire commun — toutes les valeurs Dmax citées dans le manuel et sur les pages procédé sont des références littéraires (Christopher James, Bostick & Sullivan).

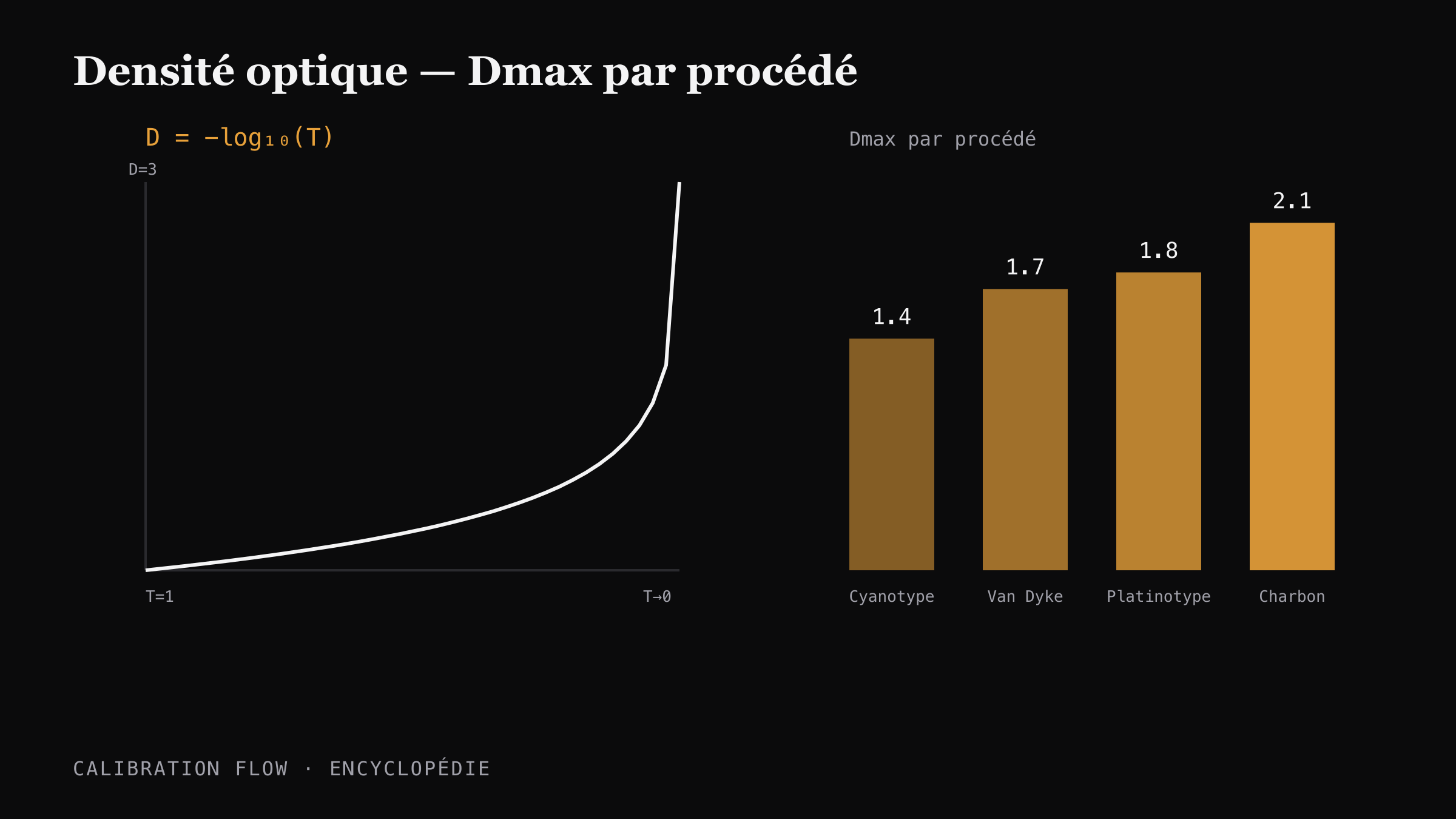

[Visuel placeholder : courbe caractéristique HD vs histogramme L* CIELAB]
Dmax typique par procédé alternatif
Valeurs observées en littérature sur supports recommandés. Servent de repère pour juger la profondeur du noir attendu.
| Procédé | Dmax typique | Support de référence | % lumière restituée |
|---|---|---|---|
| Cyanotype | 1,4 | Arches 300 g | ~4 % |
| Van Dyke | 1,5 — 1,7 | Hahnemühle Platinum Rag | ~2 — 3 % |
| Résinotype | ~1,7 | Papier baryté VP | ~2 % |
| Platinotype (Pt/Pd) | 1,8 | Hahnemühle Platinum Rag | ~1,6 % |
| Charbon (carbon transfer) | > 2,1 | Gélatine pigmentée + papier transfert | < 0,8 % |
Sources : Christopher James, The Book of Alternative Process Photography ; fiches techniques Vision Picturale.
Sources et références
- Ferdinand Hurter et Vero C. Driffield, Photochemical Investigations and a New Method of Determination of the Sensitiveness of Photographic Plates, 1890 — article fondateur de la sensitométrie.
- Christopher James, The Book of Alternative Process Photography — Dmax et courbes caractéristiques de chaque procédé.
- Wikipedia — Densité optique : fr.wikipedia.org/wiki/Densité_optique.
- CIE, CIE 015:2018 Colorimetry — référence officielle sur l'espace L*a*b*.
