Insolation UV

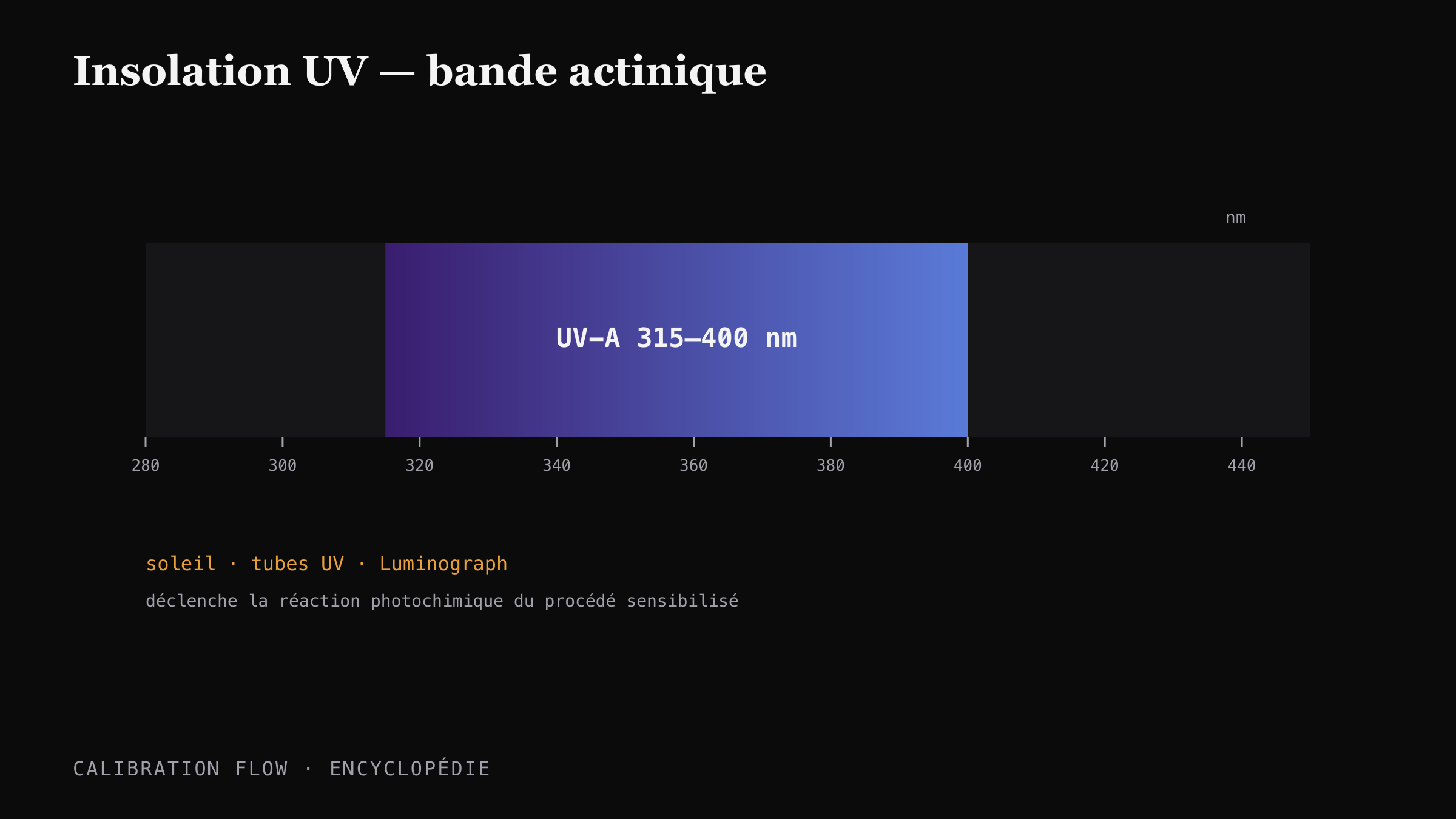

L'insolation UV est l'exposition d'un papier sensibilisé aux rayons ultraviolets — principalement UV-A, longueurs d'onde de 315 à 400 nm — qui déclenchent la réaction photochimique d'un procédé alternatif. Sa durée varie de quelques minutes à plus d'une heure, selon procédé, source UV et densité du négatif.
Vérifié le 2026-05-19 par l'équipe Calibration Flow.
Contexte et histoire
L'insolation UV est l'héritière directe de la lumière solaire utilisée par les pionniers du XIXᵉ siècle. John Herschel inventait le cyanotype en 1842 en exposant ses feuilles plein soleil pendant 5 à 15 minutes ; William Willis brevetait la platinotype en 1873 avec des durées de 10 à 30 minutes ; Joseph Wilson Swan déposait le charbon en 1864 sur les mêmes principes.
Le XXᵉ siècle a vu apparaître les tubes fluorescents UV-A (BL/BLB) puis dans les années 2010 les panneaux LED UV-A 365 nm et 395 nm, qui remplacent désormais le soleil dans la majorité des ateliers. Christopher James, dans The Book of Alternative Process Photography, et Bostick & Sullivan ont documenté précisément les durées attendues pour chaque procédé selon la source UV.
Comment fonctionne l'insolation UV
Les sensibilisateurs des procédés alternatifs (citrate ferrique, oxalate de fer, sels d'argent, dichromate, bichromate ou substituts non toxiques) absorbent l'énergie d'un photon UV et déclenchent une réduction chimique. Trois variables gouvernent la durée d'insolation :
- Spectre de la source — un procédé est sensible essentiellement à l'UV-A (315-400 nm). Une source dont le pic d'émission est à 365 nm est plus efficace qu'une source à 395 nm pour la majorité des procédés ferriques.
- Irradiance — la quantité d'UV reçue par cm² et par seconde (mW/cm²). Le soleil zénithal d'été dépasse 5 mW/cm² en UV-A ; une banque de tubes BL tourne autour de 2-4 mW/cm² à 10 cm ; le Luminograph A4 délivre une irradiance stable autour de 8-12 mW/cm² uniforme sur la surface.
- Densité du négatif — la plage tonale du négatif (Dmin → Dmax) définit la quantité d'UV qui traverse chaque zone. Un négatif plus dense protège mieux les hautes lumières et rallonge proportionnellement la durée d'insolation.
La loi de réciprocité tient à peu près sur les procédés ferriques (cyanotype, Van Dyke, platinotype) : doubler la durée d'insolation revient à doubler l'intensité reçue. Sur les procédés à durcissement (gomme bichromatée, charbon), l'échec de réciprocité aux basses intensités peut imposer 10-30 % de durée supplémentaire en lumière indirecte.
L'insolation UV dans Calibration Flow
Calibration Flow ne mesure pas directement la lumière UV — ce n'est pas un luxmètre. L'outil enregistre la durée d'insolation dans le preset associé à chaque calibration, ce qui permet de reproduire un tirage à l'identique tant que la source UV reste la même.
Lorsque la source change (soleil → tubes, ou tubes vieillissants → tubes neufs), la courbe corrective reste valable mais la durée d'insolation doit être réajustée par un tirage test sur une plage de quelques temps. La courbe absorbe la non-linéarité du procédé ; la durée d'insolation calibre simplement le niveau global d'énergie reçue.
[Visuel placeholder : iPhone Calibration Flow affichant le champ durée du preset]
Durées d'insolation typiques par procédé et par source
Ordres de grandeur observés sur négatif standard. Toujours valider par un tirage test avant la session.
| Procédé | Soleil zénithal | Tubes UV-A (4×40 W) | Luminograph A4 |
|---|---|---|---|
| Cyanotype | 5 — 15 min | 8 — 20 min | 3 — 8 min |
| Van Dyke | 8 — 20 min | 12 — 30 min | 5 — 12 min |
| Platinotype | 10 — 30 min | 15 — 40 min | 8 — 18 min |
| Gomme bichromatée (par couche) | 3 — 10 min | 5 — 15 min | 2 — 6 min |
| Charbon (par transfert) | 2 — 8 min | 4 — 12 min | 2 — 5 min |
Sources : Christopher James (The Book of Alternative Process Photography) et fiches Bostick & Sullivan, recoupées avec les observations atelier Vision Picturale.
Sources et références
- Christopher James, The Book of Alternative Process Photography, 3ᵉ édition — référence académique sur les durées d'insolation par procédé.
- Bostick & Sullivan — fiches techniques en ligne : bostick-sullivan.com.
- Wikipedia — Ultraviolet : fr.wikipedia.org/wiki/Ultraviolet.
- AlternativePhotography.com — articles sur exposition UV en cyanotype et platinotype : alternativephotography.com.
