Mire de calibration

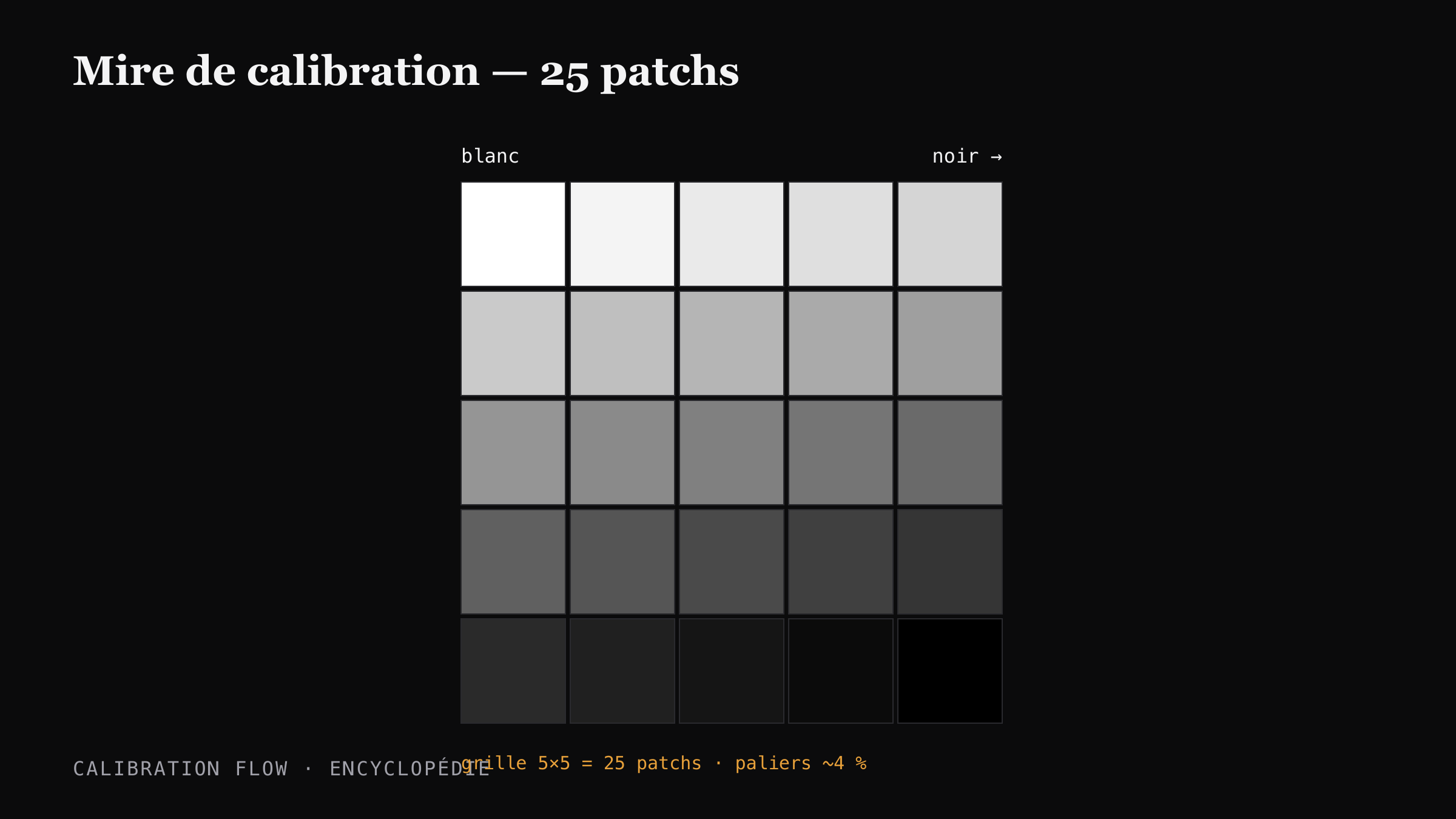

Une mire de calibration est une grille de patchs gris ordonnés du blanc au noir, qui sert à mesurer la réponse tonale d'un procédé photographique. Calibration Flow génère une mire de 25 patchs en grille 5×5, avec des paliers d'intensité d'environ 4 %.
Vérifié le 2026-05-19 par l'équipe Calibration Flow.
Contexte et histoire
La mire — step wedge ou step tablet en anglais — est née avec la sensitométrie de Hurter et Driffield (1890), qui avaient besoin d'un étalon physique pour tracer une courbe caractéristique. Au XXᵉ siècle, deux références industrielles s'imposent : la Stouffer Industries Step Wedge (Stouffer Industries fondée en 1948, États-Unis) et la Kodak Q-13 Gray Scale (années 1950).
La Stouffer T2115 — un film argentique de 21 paliers, densité 0,05 à 3,05 par incréments de 0,15 — reste le standard de référence en photographie alternative depuis les années 1980. Mark Nelson la cite comme support obligatoire dans son Precision Digital Negatives. La Kodak Q-13 (20 paliers sur carton, blanc à 1,95 D) servait surtout au contrôle d'éclairage en studio.
Ces mires « matérielles » présentent deux limites pour la calibration numérique : elles coûtent 50 à 150 € pièce et leur densité de référence ne correspond pas forcément à la mire imprimée par l'utilisateur sur sa propre imprimante. D'où l'apparition des mires logicielles imprimées par l'utilisateur, avec des paramètres adaptés à sa chaîne d'impression.
Comment fonctionne une mire de calibration
Trois propriétés font qu'une grille de patchs gris est exploitable pour la calibration :
- Ordonnancement régulier — les patchs doivent suivre une progression connue (linéaire, gamma, ou paliers logarithmiques). Sans régularité, impossible de tracer une courbe d'écart entrée/sortie.
- Patchs distincts — chaque patch doit être visuellement séparable du suivant. En dessous de 3 % d'écart, l'œil humain ne distingue plus rien sur la plupart des procédés.
- Mesure stable — les patchs doivent être assez grands et uniformes pour qu'une mesure (densitomètre, capteur photo) renvoie une valeur reproductible. Calibration Flow utilise un rayon de patch interne (60 % du rayon visible, modeaverage ou center).
Le nombre de patchs résulte d'un arbitrage. Trop peu (10 à 15) : la courbe corrective manque de précision dans les transitions critiques (hautes lumières du cyanotype, ombres du charbon). Trop (50+) : la mesure devient longue, les patchs sont petits, la variance individuelle augmente.
25 patchs sur une grille 5×5 offre un bon compromis : paliers de ~4,17 % (1/24) suffisamment fins pour suivre les transitions tonales, et taille de patch confortable sur A4 ou A3+ pour une mesure stable par capteur photo.
Génère ta mire encyclopédique maintenant
Mire 25 patchs (grille 5×5 + dégradé continu), paliers d'environ 4.2 % d'intensité, échelle L* CIELAB. Choisis ta polarité ci-dessous, télécharge, imprime sur transparent jet d'encre sans gestion de couleur, insole sur ton papier sensibilisé.
Version téléchargée en 1680×1410 px, adaptée à un tirage standard. Pour des dimensions et un nombre de patchs personnalisés, utilise la fonction mire sur mesure de l'app, débloquée avec le code Luminograph.
Mire générée par le même algorithme que l'app (fonction generateSingleMire). Échelle de mesure : luminance perceptuelle L* CIELAB.
La mire dans Calibration Flow
Calibration Flow génère une mire de 25 patchs disposés en grille 5×5, avec une intensité calculée par intensity = i / 24(où i va de 0 à 24). Cela donne 25 paliers visuellement distincts entre blanc pur (i=0) et noir pur (i=24), espacés d'environ 4,17 %.
Le rendu inclut systématiquement une bande de dégradé continu à droite de la grille, qui sert de référence visuelle pour repérer les rapports tonals d'un coup d'œil. Deux polarités sont disponibles : positive (blanc en haut-gauche, noir en bas-droite) et négative (l'inverse, pour les procédés à durcissement où l'on insole un négatif).
La mire imprimée est ensuite scannée ou photographiée, et l'app mesure la luminance L* de chaque patch via un patchOverlay positionnable au doigt. Le code Luminograph débloque une fonction supplémentaire : mire sur mesure (paliers et nombre de patchs adaptables).
[Visuel placeholder : mire 5×5 Calibration Flow + bande de dégradé latérale]
Comparaison Calibration Flow vs mires historiques
Repères pour situer la mire 25 patchs de Calibration Flow parmi les standards de l'industrie.
| Mire | Nb patchs | Palier | Support | Prix |
|---|---|---|---|---|
| Calibration Flow | 25 (5×5) | ~4,17 % | PNG runtime, imprimé utilisateur | Inclus |
| Stouffer T2115 | 21 | 0,15 D log | Film argentique calibré usine | ~80 € |
| Stouffer T4110 | 41 | 0,10 D log | Film argentique calibré usine | ~120 € |
| Kodak Q-13 | 20 | 0,10 D log | Carton réflexion | ~30 € (historique) |
| Mire imprimée maison 21 paliers | 21 | ~5 % | PNG ou PDF imprimable | Gratuit |
Sources et références
- Stouffer Industries — catalogue des step wedges T2115 et T4110 : stouffer.net.
- Kodak (historique) — Q-13 Gray Scale, fiche technique archivée par AlternativePhotography : alternativephotography.com.
- Wikipedia — Step wedge : en.wikipedia.org/wiki/Step_wedge.
- Mark Nelson, Precision Digital Negatives (PDN) — usage de la Stouffer T2115 comme référence dans la calibration par courbe Photoshop.
